INSTALAÇÃO E MANUTENÇÃO DOS CILINDROS CISA

Com a atenção necessária e as ferramentas apropriadas, é possível instalar um cilindro CISA sozinho. Siga as instruções apresentadas abaixo.
Também é possível encontrar nesta página alguns conselhos úteis sobre como realizar a manutenção periódica.

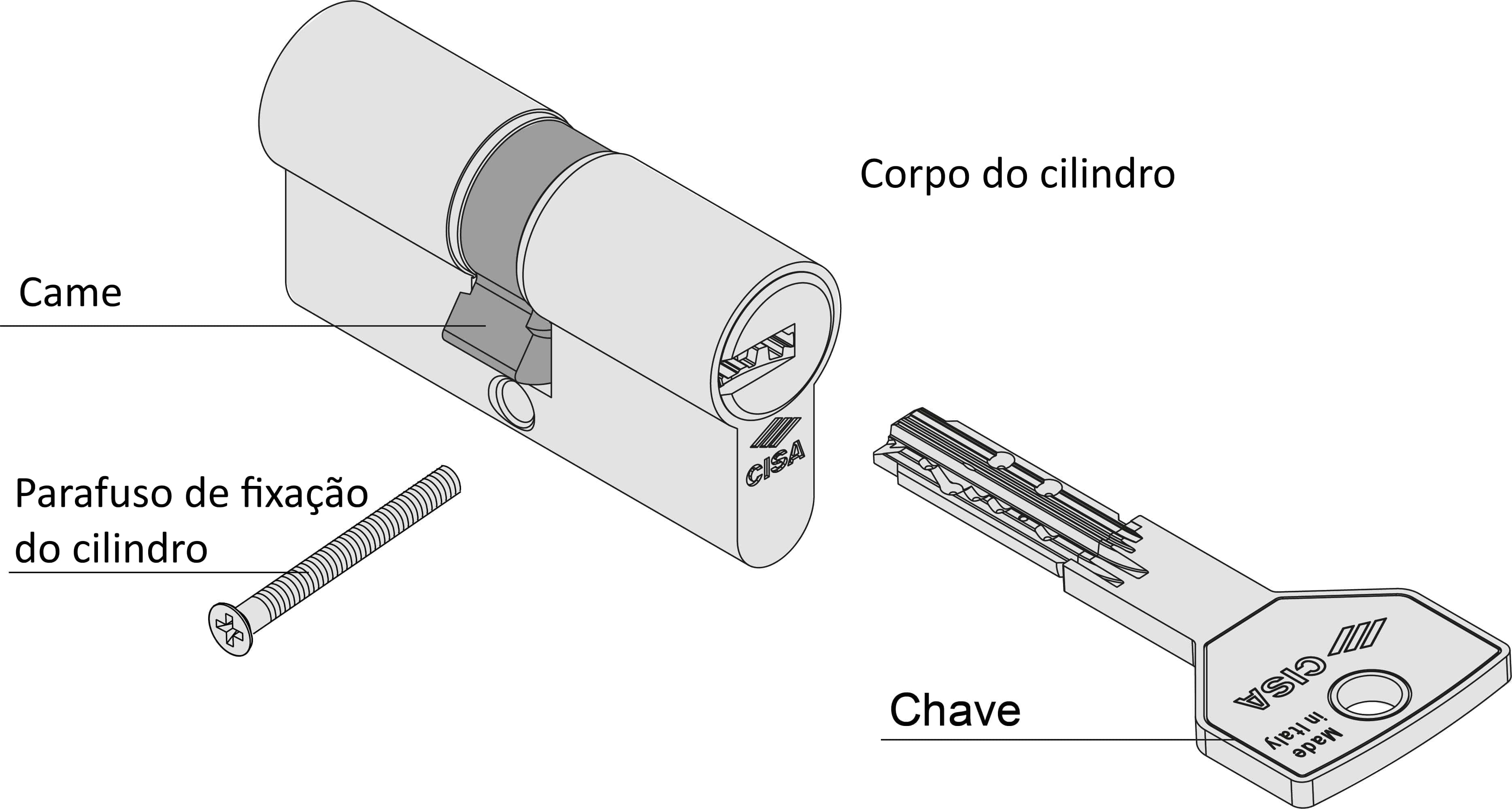

COMPONENTES PRINCIPAIS DO CILINDRO

TIPOS DE CILINDROS

Cilindro duplo

Cilindro com haste ajustável

Cilindro com maçaneta bola

Meio cilindro

Para medir o cilindro, você pode usar uma simples régua ou imprimir o molde CISA que você encontra aqui.

Meça as dimensões A e B como indicado na figura abaixo, considerando a espessura da porta e a espessura dos espelhos/rosetas; nos cilindros com maçaneta bola ou haste ajustável, preste atenção para que a dimensão B corresponda ao lado da maçaneta ou haste.

Em contextos particulares de utilização, onde a segurança é importante, o cilindro não deve ficar mais de 3 mm saliente do perfil da porta para dificultar o uso de ferramentas e oferecer maior resistência à extração.

Descarregue o molde para medir o cilindro

Came saliente

Came alinhado ao perfil do cilindro

Remoção do cilindro atual

Tire o parafuso de fixação do cilindro (1). Rode a chave cerca de 30° em sentido horário ou anti-horário para alinhar o “came” ao perfil do cilindro, esta operação não deve ser feita se o cilindro instalado for de um modelo que não prevê de série o came saliente (2).
Mantendo a chave girada, extraia o cilindro (3).
Para facilitar a extração do cilindro, pode ser necessário remover a roseta ou a placa, se houver.

A ilustração seguinte mostra uma execução INCORRETA do procedimento:

Inserção do novo cilindro

Para inserir o novo cilindro na porta, rode a chave cerca de 30° em sentido horário ou anti-horário para alinhar o “came” ao perfil do cilindro (4), esta operação não deve ser feita para instalar a gama CISA locking Line pois não prevê came saliente. Insira o cilindro na porta (5), encontre a posição correta e fixe o cilindro com o parafuso fornecido (6).

Preste atenção para que o parafuso de fixação seja apertado da maneira correta no cilindro e que tenha o comprimento certo, em caso de substituição, deve-se ter comprimento do parafuso antigo como referência.

Verificação da instalação e funcionamento corretos

Não force o aperto do parafuso de fixação, pois isso pode causar o mal funcionamento ou enroscar a fechadura.

Para verificar se o cilindro foi instalado corretamente e se a fechadura está funcionando bem, faça os seguintes testes:

Com a porta aberta, gire a chave em sentido horário e anti-horário, dando pelo menos uma volta completa de 360°. A chave deve rodar livremente sem enroscar ou raspar, acionando o trinco e a lingueta da fechadura.

CONSELHOS PARA A MANUTENÇÃO

Lubrificação

Lubrifique o cilindro pelo menos uma vez por ano, utilizando lubrificantes de silicone (tipo Loctite nº116, Tunpro 40, WD-40)

Alinhamento dos componentes

Certifique-se de que a fechadura e seus elementos de fechamento (trinco e/ou lingueta(s)), porta e caixilho estão acoplados e perfeitamente alinhados para otimizar o funcionamento do cilindro.

Se a chave não roda bem...

Ocasionalmente, para evitar a situação desagradável da chave “não rodar bem” pode-se aplicar lubrificante tipo WD-40.

Remoção de impurezas

Eventuais resíduos de gordura, poeira ou resíduos de limpeza devem ser eliminados com a ajuda de um pano húmido para prevenir danos estéticos e da corrosão.

Precauções e indicações para chaves, Personal Card e Security Card

Evite deixar a chave inserida nos cilindros por motivo de segurança e porque impede o uso da chave do lado oposto, indispensável em caso de emergência (exceto nos cilindros com embreagem).
Evite utilizar a chave para puxar ou empurrar a porta.
Conserve com o máximo cuidado e em local seguro as chaves reserva do cilindro e o Personal Card ou Security Card, se houver.
Em caso de furto ou perda de uma ou mais chaves, do Code Card ou Security Card, a Cisa sugere substituir imediatamente o(s) cilindro(s) e a(s) chave(s) para manter inalterado o nível de segurança.
Utilize somente chaves originais CISA.
Utilize somente chaves íntegras e limpas.
